Инфракрасный пленочный теплый пол – отличный вид обогрева помещения, под такие напольные покрытия, как: ковролин, линолеум, паркет, ламинат.
Прежде, чем приступить к монтажу пленочного теплого пола, убедитесь, что выполнены все подготовительные работы. А именно – подведено питание к месту терморегулятора, и от него до пола проложены две гофры, где в последствии будут располагаться датчик температуры пола и провода питания. Кроме того, проверьте качество поверхности – очистите поверхность пола (первичной стяжки) от строительного мусора так, чтобы она стала ровной и гладкой.
АЛГОРИТМ МОНТАЖА ПЛЕНОЧОГО ТЁПЛОГО ПОЛА:

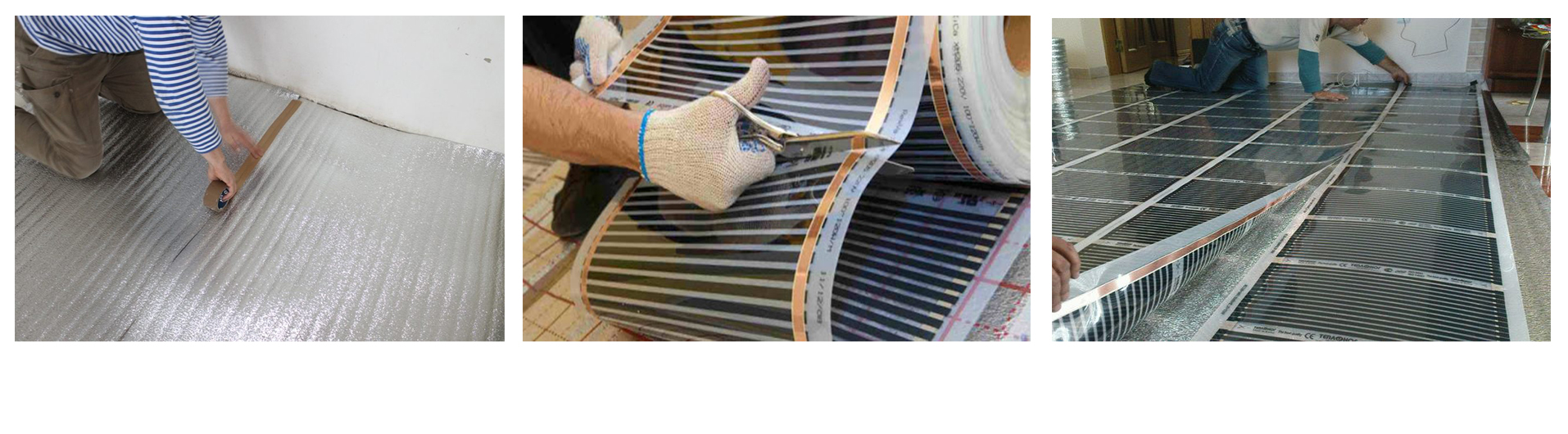

- Уложите на подготовленную поверхность теплоизоляцию с отражающим эффектом, отражающим слоем к верху. Лучше всего подойдет фольгоизол толщиной 3 мм. Скрепите стыки фольгоизола скотчем.
- Уложите подложку. Ее толщина должна быть от 3 до 7 мм.
- Подготовьте полосы нагревательной пленки. Перед укладкой необходимо начертить схему монтажа, учитывая, что нагревательная пленка разрезается исключительно по линии отреза, отмеченной на пленке через каждые 250 мм. Максимально допустимая длина одной полосы – 8,0 м.
- Уложите нагревательную пленку. Желательно делать это без обуви, чтобы не допустить разрывов. Правильнее укладывать нагревательную пленку таким образом, чтобы вы смогли прочесть на пленке все надписи. Избегайте пересечений и нахлёстов. Скрепите стыки плёнки скотчем.
- Поместите установочный провод датчика пола в ранее подготовленные штробы с гофрированной трубкой. Использование гофрированной трубки позволит упростить замену датчика в случае его выхода из строя. Датчик температуры должен быть установлен с нижней стороны нагревательной пленки в центре нагревательной ячейки, строго под углеродным нагревательным элементом – черной полоской.
- Заизолируйте медные шины пленки в тех местах, которые противоположны подключению.

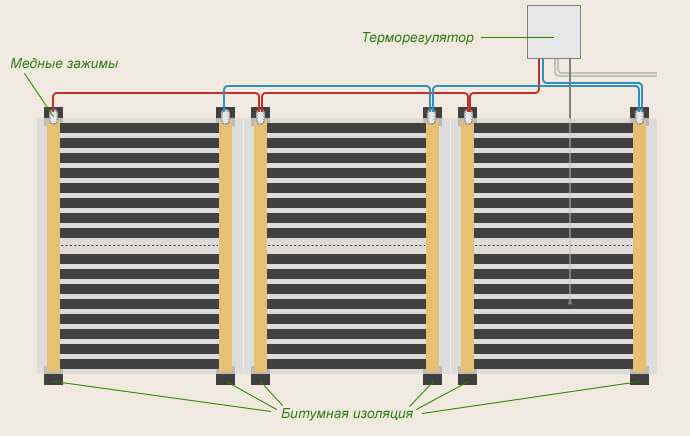

Подключить нагревательную плёнку можно двумя способами:

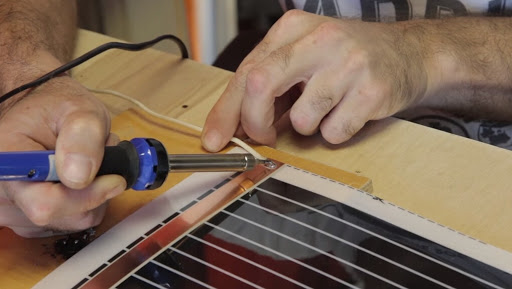

1. Подключение с помощью пайки
- Защитите медную шину в месте подключения
- Защитите питающий провод сечением 1,5 кв.мм.
- С помощью пайки подключите провод питания к шине
- Заизолируйте место пайки винил-мастичным изолятором
2. Подключение с помощью контактной клипсы
- Наденьте клипсу на медную шину
- Опресуйте клипсу
- Подключите к клипсе провода питания.
- Обожмите контакты в клипсе.
- Заизолируйте место подключения винил-мастичным изолятором.
- Место подключения спрячьте в подложке.
Независимо от вашего выбора способа подключения нагревательной пленки, следует выполнить следующие этапы монтажа:
- Прорежьте подложку под провода питания. Спрячьте провода питания. Провода закрепите с помощью скотча.
- Подключите терморегулятор, согласно инструкции к нему или типовой схеме.
- Уложите финишное покрытие.
Если подходить к процессу внимательно и поэтапно, монтаж инфракрасной пленки покажется вам несложным и быстрым!
